Diagrama Técnico Operacional | Abril 2026
IWA 2026 — Setup Audiovisual Completo
Documentação técnica do fluxo de sinal, gravação, coordenação RF e operação para a equipe da Nobox Eventos. Evento de 25 a 29 de abril de 2026.
Visão Geral do Evento
7
Espaços
Plenária + Galápagos + 5 Breakouts
4
Câmeras
3 + 1 backup
13 UHF + VHF
Canais Wireless
8 plenária + 5 breakouts, tradução VHF 72-95 MHz
4
Camadas Gravação
Redundância total
3-4
Notebooks OBS
Gravação independente

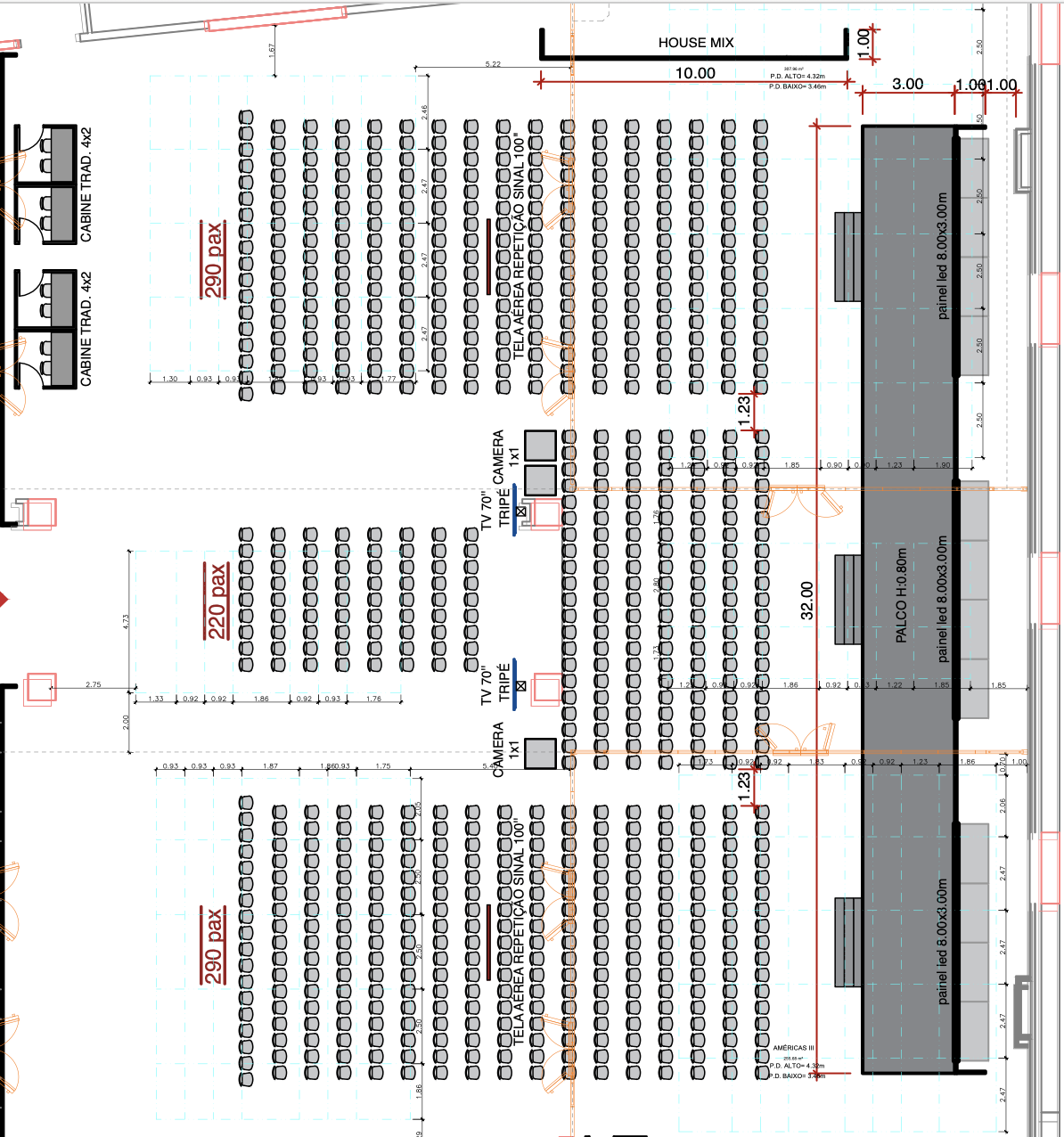

Planta do Evento
Planta baixa de referência com posicionamento dos equipamentos na plenária e salas.
🔍 Clique para ampliar
Vista aérea com os 10 pontos numerados de posicionamento de câmeras, mesa de som, torre, ATEM e monitores na plenária.
Layers de implantação
Esta planta serve como referência para os três layers de implantação: aérea (posicionamento de câmeras e tripés), solo (equipamentos, rack e cabine) e elétrica (circuitos dedicados e distribuição de energia). Consulte o PPTX original (slides 2-4) para detalhes específicos de cada layer.
Implantação Solo — Equipamentos no Espaço
Posicionamento de todos os equipamentos no piso da plenária, palco e salas. Baseado no Slide 3 do PPTX original — implantação de solo com 24 pontos de equipamento.
🔍 Clique para ampliar
4× Câmeras BMPCC
3 operacionais + 1 backup
1× Torre CPU (vMix)
House Mix — posição central, fundo da plenária

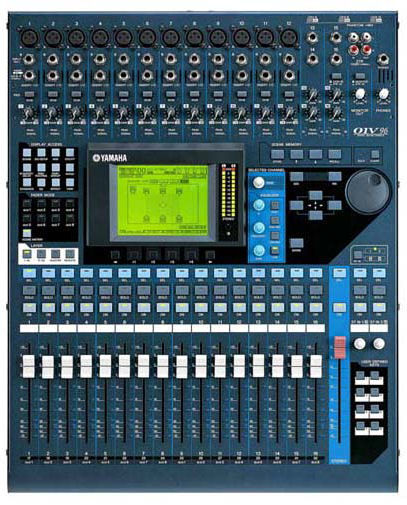

1× Mesa de Som
House Mix — ao lado da torre no fundo
8× TVs 70" em pedestal
Repetição de sinal nos corredores laterais e centro
10× Caixas PA Staner
Distribuídas nos corredores para reforço sonoro
2× Subwoofers EV
Reforço de graves — próximo ao palco

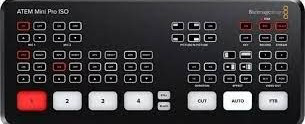

1× ATEM Mini Pro ISO
Junto à torre no House Mix

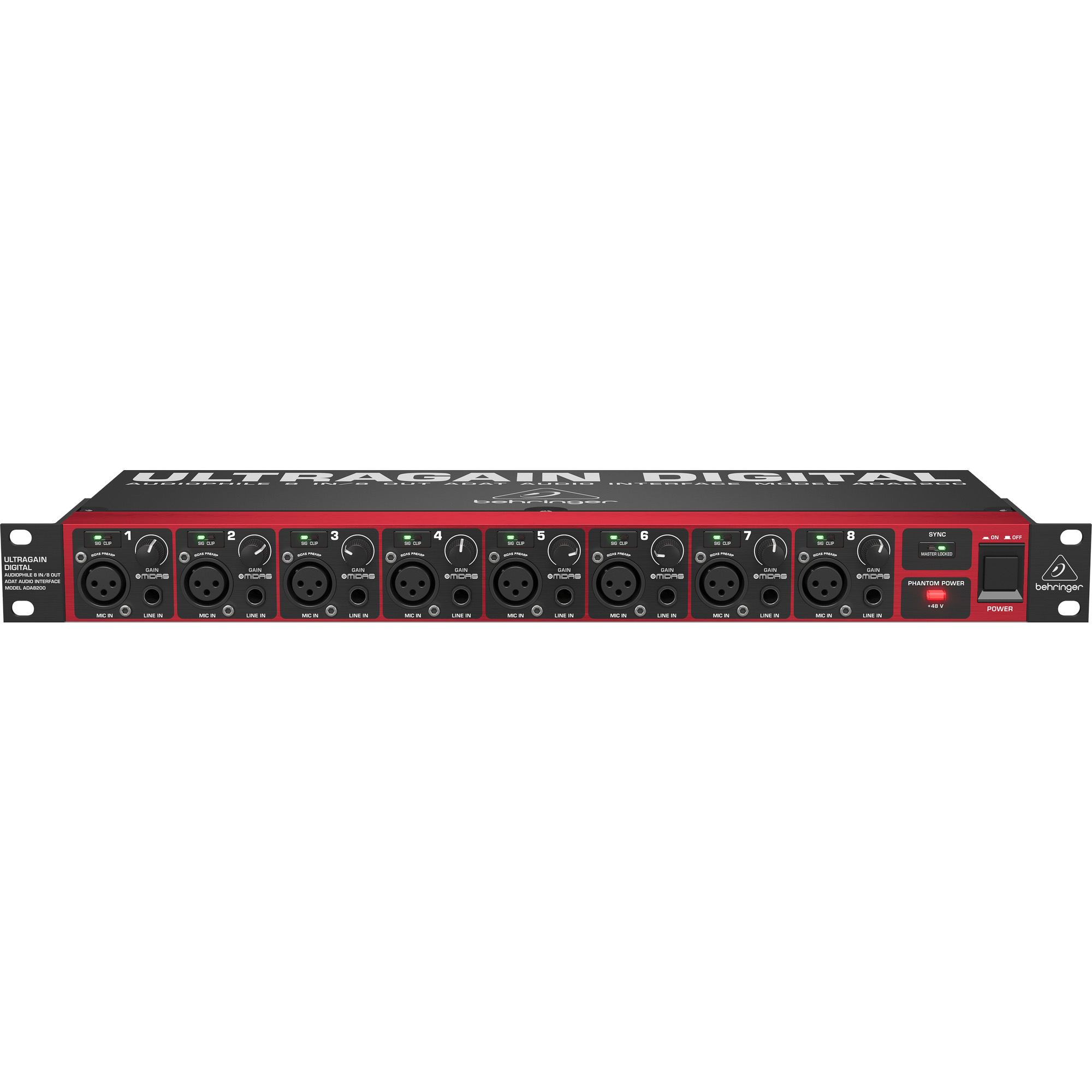

1× Rack Técnico
House Mix — concentra conversores, split e patch
3-4× Notebooks OBS
Gravação independente — ao lado do rack
🎤
3× Púlpitos de Acrílico
Palco — palestrante principal e mesas redondas
🎬
Telas de Repetição 100"
Nos corredores laterais — "TELA AERO REPETIÇÃO SINAL 100"
🇧
Cabines de Tradução 4×2
Fundo esquerdo — cabines para tradução simultânea PT/EN
💡
Painel LED 8×4m
Palco — fundo do palco + lateral (1.091m)
Capacidade total da plenária
Três blocos de plateia: 200 + 220 + 200 pax = 620 lugares. Palco de 8×4m com painel LED, 32m de profundidade total da plenária. House Mix posicionado ao fundo, centralizado.
Implantação Elétrica
Distribuição de energia para todos os pontos do evento. Circuitos dedicados por função para evitar interferência e garantir proteção com UPS.
Mesma planta base — a distribuição elétrica segue os pontos de equipamento acima
⚡ Circuito Broadcast
Torre CPU, servidores vMix, ATEM Mini Pro ISO, gravadores HyperDeck, placas de captura. Circuito dedicado com UPS/nobreak obrigatório.
Torre CPU
ATEM
HyperDeck
Captura
⚡ Circuito Iluminação
Iluminação do palco e plenária. Separado do broadcast para evitar interferência eletromagnética (dimmer noise).
Moving Heads
PAR LED
Ribalta
⚡ Circuito Áudio
Mesa de som, PA (caixas Staner + subwoofers EV), amplificadores e processadores. Circuito próprio com aterramento correto.
Mesa de Som
PA Staner ×10
Sub EV ×2
⚡ Circuito Geral
Notebooks OBS, monitores TV 70", carregadores, periféricos. Circuito compartilhado com proteção por régua filtrada.
Notebooks ×4
TVs 70" ×8
Periféricos
⚡ Circuito Painel LED
Painel LED 8×4m do palco + processador de vídeo. Alto consumo — circuito trifásico recomendado.
LED Wall
Processador
Resolume
⚡ Circuito Tradução
Cabines de tradução simultânea (4×2), transmissores VHF e receptores. Circuito isolado para evitar hum/ruído.
Cabines PT/EN
TX VHF
Regra de ouro da energia
Nunca compartilhar circuito de broadcast com iluminação. Dimmers geram ruído eletromagnético que causa interferência em áudio (hum 60Hz) e instabilidade em equipamentos digitais. Circuitos de broadcast devem ter UPS/nobreak dedicado com autonomia mínima de 15 minutos.
Vídeo Principal — Servidor de Playout e Distribuição
Fluxo completo do vídeo principal: Servidor de Playout (vMix), Matrix RGBlink, ATEM das salas, Fibra, NDI e Backup.
Resolume
VJ / Backgrounds

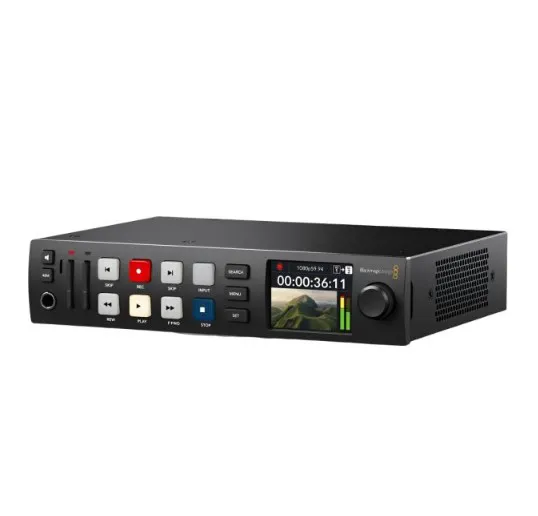

Player
HyperDeck
PPT Sala 01
Apresentação
PPT Sala 02
Apresentação
NDI Salas
Breakouts
PPT Sala 03
Apresentação
HDMI
Resolume → Servidor
Resolume → Servidor
HDMI
Player → Servidor
Player → Servidor
HDMI
PPT1 → Servidor
PPT1 → Servidor
HDMI
PPT2 → Servidor
PPT2 → Servidor
HDMI
PPT3 → Servidor
PPT3 → Servidor
Servidor Playout
vMix — Central
SDI
Servidor → Matrix
Servidor → Matrix
Matrix RGBlink
Roteamento de vídeo
NDI
Matrix → NDI Salas
Matrix → NDI Salas
Fibra
Servidor → ATEM 1
Servidor → ATEM 1
NDI
Servidor → ATEM 2
Servidor → ATEM 2
HDMI
Servidor → Timer
Servidor → Timer
HDMI
Servidor → Backup
Servidor → Backup
ATEM Sala 1
Switch sala
ATEM Sala 2
Switch sala
Timer
Cronômetro
Backup
Gravação reserva
HDMI
Servidor → Proj 1
Servidor → Proj 1
HDMI
Servidor → Proj 2
Servidor → Proj 2
HDMI
Servidor → Proj 3
Servidor → Proj 3
HDMI
Servidor → Delay 1
Servidor → Delay 1
HDMI
Servidor → Delay 2
Servidor → Delay 2
HDMI
Servidor → Delay 3
Servidor → Delay 3
HDMI
Servidor → Delay 4
Servidor → Delay 4
Projetor 1
Plenária
Projetor 2
Plenária
Projetor 3
Plenária

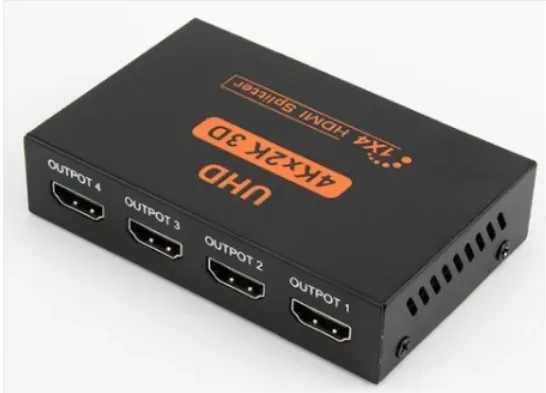

Delay 1
Repetição
Delay 2
Repetição
Delay 3
Repetição
Delay 4
Repetição
SDI
HDMI
NDI
Fibra
Backup
📋 Lista de conexões (clique para expandir)
| DE | CABO | PARA |
|---|---|---|
| Resolume Arena | HDMI | Servidor Playout (vMix) |
| HyperDeck Player | HDMI | Servidor Playout (vMix) |
| PPT Sala 01 | HDMI | Servidor Playout (vMix) |
| PPT Sala 02 | HDMI | Servidor Playout (vMix) |
| Servidor Playout | SDI | Matrix RGBlink Flex |
| Servidor Playout | Fibra | ATEM Sala 1 |
| Servidor Playout | NDI | ATEM Sala 2 |
| Servidor Playout | HDMI | Timer |
| Servidor Playout | HDMI | Backup (reserva) |
| PPT Sala 03 | HDMI | Servidor Playout (vMix) |
| Servidor Playout | HDMI | Projetor 1 |
| Servidor Playout | HDMI | Projetor 2 |
| Servidor Playout | HDMI | Projetor 3 |
| Servidor Playout | HDMI | Delay 1 |
| Servidor Playout | HDMI | Delay 2 |
| Servidor Playout | HDMI | Delay 3 |
| Servidor Playout | HDMI | Delay 4 |
| Matrix RGBlink | NDI | NDI Salas Breakout |
Vídeo Salas Individuais
Setup de cada sala individual: PPT1, PPT2, Timer, OBS 01/02/03, Servidor com Backup NDI e ATEM local.
PPT 1
Apresentação
PPT 2
Apresentação
Timer
Cronômetro
Servidor NDI
Backup via rede
HDMI
PPT1 → ATEM
PPT1 → ATEM
HDMI
PPT2 → ATEM
PPT2 → ATEM
HDMI
Timer → ATEM
Timer → ATEM
NDI
Servidor → ATEM
Servidor → ATEM
ATEM Mini Pro ISO
Switch local da sala
HDMI
ATEM → OBS 01
ATEM → OBS 01
USB
ATEM → OBS 02
ATEM → OBS 02
USB
ATEM → OBS 03
ATEM → OBS 03
OBS 01
Gravação
OBS 02
Gravação
OBS 03
Gravação
HDMI
NDI
USB
Vídeo Gravação — Fluxo Completo
Diagrama completo de gravação: Servidor Playout + Servidor Switch/Resolume + ATEM Mini Pro ISO + SSDs + Backup Hot/Cold + 4 entradas PT + 4 saídas EN + 3 OBS.
Entradas PT
Notebook PT04
Captura PT
Notebook PT03
Captura PT
Notebook PT02
Captura PT
Notebook PT01
Captura PT
SDI
PT01 → Servidor
PT01 → Servidor
SDI
PT02 → Servidor
PT02 → Servidor
SDI
PT03 → Servidor
PT03 → Servidor
SDI
PT04 → Servidor
PT04 → Servidor
Servidor Switch/Resolume
Resolume + HyperDeck
SDI
Switch → Playout
Switch → Playout
Servidor Playout
vMix
HyperDeck interno
SDI
Switch → ATEM
Switch → ATEM
HDMI
Switch → Backups
Switch → Backups
ATEM Mini Pro ISO
ISO + PGM Rec
Backup Hot
Sempre ligado
Backup Cold
Reserva
USB-C
ATEM → SSD
ATEM → SSD
SSD T7
ATEM Rec
SSD T7
Backup Rec
Captura
Switch → EN01
Switch → EN01
Captura
Switch → EN02
Switch → EN02
Captura
Switch → EN03
Switch → EN03
Captura
Switch → EN04
Switch → EN04
Saídas EN
Notebook EN04
Captura EN
Notebook EN03
Captura EN
Notebook EN02
Captura EN
Notebook EN01
Captura EN
Gravação OBS Independente
OBS 03
Captura independente
OBS 02
Captura independente
OBS 01
Captura independente
SDI
HDMI / Captura
NDI
USB
Fibra
📋 Lista de conexões (clique para expandir)
| DE | CABO | PARA |
|---|---|---|
| Notebook PT01 | SDI | Servidor Playout (vMix) |
| Notebook PT02 | SDI | Servidor Playout (vMix) |
| Notebook PT03 | SDI | Servidor Playout (vMix) |
| Notebook PT04 | SDI | Servidor Playout (vMix) |
| Servidor Playout | SDI | Servidor Switch/Resolume |
| Switch/Resolume | SDI | ATEM Mini Pro ISO |
| Switch/Resolume | HDMI | Backup Hot |
| Switch/Resolume | HDMI | Backup Cold |
| ATEM Mini Pro ISO | USB-C | SSD T7 (x2) |
| Servidor | Captura | Notebook EN01 |
| Servidor | Captura | Notebook EN02 |
| Servidor | Captura | Notebook EN03 |
| Servidor | Captura | Notebook EN04 |
Áudio Principal
Distribuição de áudio principal: Resolume, Gravação, PPT1/2, vMix Playout, Player, IN/OUT e Tradução simultânea.
Resolume
Áudio VJ
PPT 1
Áudio PPT
PPT 2
Áudio PPT
vMix Playout
Embed áudio
Player
HyperDeck
IN
Resolume → Mesa
Resolume → Mesa
IN
PPT 1 → Mesa
PPT 1 → Mesa
IN
PPT 2 → Mesa
PPT 2 → Mesa
IN
vMix → Mesa
vMix → Mesa
IN
Player → Mesa
Player → Mesa
Mesa de Som
Mixagem principal — Plenária
MAIN
Mesa → PA
Mesa → PA
REC
Mesa → Gravação
Mesa → Gravação
AUX TX
Mesa → Trad. PT
Mesa → Trad. PT
AUX TX
Mesa → Trad. EN
Mesa → Trad. EN
PA
Som principal
Gravação
Rec PT/EN
Tradução PT
VHF TX
Tradução EN
VHF TX
Áudio Principal
Gravação
Tradução
📋 Lista de conexões (clique para expandir)
| DE | CABO | PARA |
|---|---|---|
| Resolume (áudio VJ) | IN | Mesa de Som |
| PPT 1 (áudio) | IN | Mesa de Som |
| PPT 2 (áudio) | IN | Mesa de Som |
| vMix Playout (embed) | IN | Mesa de Som |
| HyperDeck Player | IN | Mesa de Som |
| Mesa de Som | MAIN | PA (som principal) |
| Mesa de Som | REC | Gravação PT/EN |
| Mesa de Som | AUX TX | Tradução PT (VHF) |
| Mesa de Som | AUX TX | Tradução EN (VHF) |
Áudio — Salas Individuais e Gravação
Áudio nas salas individuais (PPT1/2 + Tradução) e fluxo de áudio para gravação (OBS ING/PORT, TX PT/EN).
PPT 1
Áudio apresentação
PPT 2
Áudio apresentação
IN
PPT1 → Mesa
PPT1 → Mesa
IN
PPT2 → Mesa
PPT2 → Mesa
Mesa da Sala
Mixagem local
AUX TX
Mesa → Trad VHF
Mesa → Trad VHF
Tradução
VHF TX sala
Áudio
Tradução
Mesa Principal
Saídas de gravação
REC PT
Mesa → OBS PT
Mesa → OBS PT
REC EN
Mesa → OBS EN
Mesa → OBS EN
TX PT
Mesa → VHF PT
Mesa → VHF PT
TX EN
Mesa → VHF EN
Mesa → VHF EN
OBS PORT
Gravação áudio PT
OBS ING
Gravação áudio EN
TX PT
Tradução PT VHF
TX EN
Tradução EN VHF
Gravação
Tradução
Coordenação RF
Pontos críticos de radiofrequência que exigem atenção antes e durante o evento.
Espectro UHF — Visão Simplificada
Faixa 650-680 MHz com interferência detectada — evitar
13 canais UHF simultâneos na plenária
Alta densidade de RF no mesmo espaço. Exige coordenação de frequências rigorosa para evitar interferência cruzada.
Faixa 650-680 MHz com interferência detectada
Interferência já detectada nesta faixa — evitar esse range. Frequências devem ser reposicionadas ou monitoradas continuamente.
Tradução VHF (72-95 MHz) pode vazar entre salas
Sinal VHF de tradução simultânea tem alcance maior. Potência controlada e obrigatória para evitar crosstalk.
Intermodulação de 3ª ordem (IM3)
Principal risco técnico. Com 13 canais, as combinações de intermod aumentam exponencialmente. Coordenação obrigatória.
Monitoramento contínuo recomendado
Usar Shure Wireless Workbench + AD600 durante todo o evento para scan de espectro e ajuste em tempo real.
Piso de ruído: -110 a -115 dBm
Ambiente favorável com coordenação adequada. Cada sala deve ter faixa de frequência exclusiva.
Patch List — Conexões Completas
Tabela única com TODAS as conexões do evento. Use como referência durante a montagem.
| ORIGEM | CABO | DESTINO | COMP. | NOTAS |
|---|---|---|---|---|
| 🎬 VÍDEO | ||||
| Câmera BMPCC 1 | SDI | Conversor BMD 1 | — | Frente palco |
| Conversor BMD 1 (SDI out) | SDI | Torre CPU (Decklink IN 1) | — | Caminho A — produção |
| Conversor BMD 1 (HDMI out) | HDMI | Split HDMI 1×4 | — | Caminho B — gravação independente |
| Split 1×4 (saída 1) | HDMI | ATEM Mini Pro ISO | — | Gravação ISO + PGM |
| Split 1×4 (saída 2) | HDMI | Notebook OBS secundário | — | Backup independente |
| Torre CPU (HDMI out) | HDMI | Notebook OBS 1 (backup PGM) | — | Backup do PGM mixado |
| Torre CPU (NDI) | NDI | Resolume (via rede) | RJ45 | Painel LED + projeção |
| ATEM Mini Pro ISO (USB-C) | USB | SSD Samsung T7 | — | Gravação ISO + PGM |
| 🎵 ÁUDIO | ||||
| Mesa de Som (Main L/R) | XLR | PA (caixas Staner) | — | Som principal |
| Mesa de Som (Aux 1) | AUX | TX Tradução Português (VHF) | — | Tradução simultânea |
| Mesa de Som (Aux 2) | AUX | TX Tradução Inglês (VHF) | — | Tradução simultânea |
| Mesa de Som (Aux 3/4) | REC | OBS Gravação PT / EN | — | Gravação de áudio separada |
| × 4 câmeras com topologia idêntica (4 conversores, 4 splits). Consulte diagrama "Vídeo Gravação" para fluxo completo. | ||||
Checklist Operacional
D-2 · Energia ⏰ Manhã (08h-12h) | Responsável: Eletricista
D-2 · Cabeamento ⏰ Tarde (13h-18h) | Responsável: Técnico AV
D-1 · Integração ⏰ Manhã (08h-12h) | Responsável: Técnico AV
D-1 · Teste de Stress ⏰ Tarde (13h-17h) | Responsável: Diretor Técnico
D-Day · Pré-abertura ⏰ 2h antes da abertura | Responsável: Todos
D-Day · Durante ⏰ Contínuo | Responsável: Operador de turno
Riscos e Pontos Únicos de Falha (SPOF)
Identificação dos riscos críticos e respectivas mitigações.
Torre CPU = SPOF central
Se travar: perde switch + NDI + gravação principal. PC gamer não é broadcast-grade.
Mitigação: ATEM + OBS continuam gravando. Ter notebook backup com vMix pré-configurado.
Interferência RF / IM3
13 canais UHF simultâneos com faixa 650-680 MHz contaminada + evento paralelo no Galápagos. Intermodulação de 3ª ordem pode derrubar canais sem aviso.
Mitigação: Coordenação centralizada (Cleidson), monitoramento Shure WWB, frequências dedicadas por sala, evitar 650-680 MHz.
Evento paralelo Galápagos
Frequências não coordenadas entre plenária e Galápagos = interferência cruzada.
Mitigação: Coordenar RF de ambos os espaços juntos. Frequências dedicadas por sala.
Energia sem UPS
Queda de energia = perda total de gravação em andamento + reboot de 15-30min.
Mitigação: Nobreak 1500VA+ na torre + ATEM. Circuito dedicado para broadcast.
NDI depende de rede
Latência ou queda de rede = salas breakout sem vídeo. NDI é sensível a jitter.
Mitigação: Switch Gigabit dedicado para NDI. Cabo SDI direto como fallback para plenária.
SSD cheio em evento longo
3 dias de gravação 4K = volume massivo. 4 ISOs + PGM ~100GB/h em ProRes.
Mitigação: Verificar espaço a cada 4h. SSDs extras formatados e testados. Trocar no intervalo.
Superaquecimento da Torre CPU
PC gamer operando 8h+ sem ventilação controlada. GPU RTX 4060 + Decklink + vMix = alto consumo térmico. Se travar por calor, perde switch + NDI + gravação.
Mitigação: Ventilador externo direcionado, monitorar temperatura (não passar 85°C), espaço livre ao redor do rack.
Falha do Conversor Blackmagic
Se o conversor bidirecional falhar, perde AMBOS os caminhos daquela câmera (SDI pra torre + HDMI pro split). É ponto único de falha por câmera.
Mitigação: Ter 2 conversores reserva (~R$600 cada). Troca em <2 minutos.
Sincronismo Timecode/Genlock
3-4 câmeras BMPCC gravando sem timecode sincronizado. Na pós-produção, alinhar ISOs fica manual e impreciso.
Mitigação: Claquete visual no início de cada sessão. Futuro: Tentacle Sync ou genlock distribuído.
Fadiga Humana — 5 dias de evento
Equipe operando 8-12h/dia por 5 dias (montagem + evento). Erro humano aumenta exponencialmente após 6h contínuas.
Mitigação: Escala de rotação, mínimo 2 operadores por turno, pausas obrigatórias.
Sugestões de Melhoria
Investimentos escalonados para aumentar a confiabilidade e qualidade da operação.
✅ Sem Custo
R$ 0
Otimizações operacionais
- Usar 2 splits 1x2 em vez de 1 split 1x4 (elimina SPOF)
- Padronizar bitrate OBS entre 40-60 Mbps
- SSD dedicado por máquina de gravação
- Etiquetagem de todos os cabos por cor/sala
- Backup de configurações vMix/OBS em pendrive
💡 Até R$ 5k
< R$ 5k
Alto impacto, baixo investimento
- Nobreaks 1500VA para torre e gravadores
- Samsung T7 Shield SSDs (resistentes)
- Switch gerenciável dedicado para NDI
- 1 conversor Blackmagic reserva
- Cabos SDI/HDMI reserva (2 de cada)
🚀 Até R$ 20k
< R$ 20k
Profissionalização completa
- HyperDeck Studio HD Mini como gravador dedicado
- Segunda torre vMix backup (hot standby)
- Zoom F8n Pro para gravação de áudio (32-bit float)
- Monitor multiview 4K para operador
- Sistema de intercom wireless para equipe
🎯 Rack Completo
R$ 50k+
Setup broadcast-grade
- Blackmagic Smart Videohub 12x12
- HyperDeck Studio HD Plus (master recorder)
- Patch panel SDI/HDMI/XLR em flycase
- Sistema RF Shure Axient Digital
- UPS de rack com monitoramento remoto
Equipe e Contatos
Coordenação RF
Cleidson Moura
Responsável por toda a coordenação de radiofrequência, scan de espectro e monitoramento durante o evento.
Nobox Eventos
Produção audiovisual, operação da torre vMix, gravação multicamada e coordenação geral de vídeo.
